하이 라이트: | 사진기 검사자 cctv,cctv 감시자 검사자 |
---|

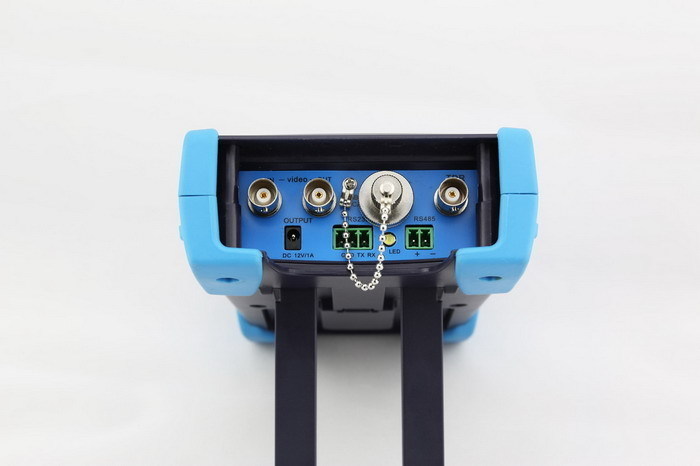

3.5 인치 다기능 CCTV 검사자, 광학적인 힘 미터, IP 사진기 검사자
묘사:
새로운 CCTV 검사자는 IP 사진기, 아날로그 사진기와 네트워크 장치의 현지 임명 그리고 정비를 위해, 단말 표시, PTZ 통제, DC12v 출력 전력의, 오디오 시험, 색깔 막대기 발전기와 더불어, 찾는 이전 모형에 동일하 케이블 테스트 개발됩니다, 및 RS 485 자료. 새로운 개발한 기능은 POE 전력 공급 테스트, PING 테스트, IP 주소 검사, 영상 스냅, 광학적인 힘 미터, 영상 기록, 심상 확대, 항구 흔들림, LED 램프 등등을 포함합니다. 쉬운 가동 및 휴대 가능으로 디자인된 새로운 검사자는 분야에 있는 CCTV 체계를 만들어, 일 효율성을 시간을 감소시켜서 개량하 설치하고 유지하기 위하여 cctv 기술공 또는 설치자를 위해 간단한.
신청:
는 안전 정비와 네트워크 기술설계에 있는 케이블의 다른 끝을 알아냅니다
CCTV 시스템 설치와 정비
1 사진기 테스트에서 돔 사진기와 모두
CCTV 전달 수로 테스트
PTZ 관제사
특징:
3.5 인치 전체가 다 보이는 TFT-LCD, 480 (RGB) x320
낮은 소비, 11 시간 동안 일
선택 OSD 메뉴, 영어, 중국어 및 다른 언어
LCD 스크린 광도/대조/조정가능한 색 채도
는 자동적으로 NTSC와 PAL의 비디오 모드를 확인하고 적응시킵니다
는 영상 색깔 영상 수로를 시험하기 위하여 막대기를 받아서 일반적으로 전달하십시오 colorbar 발전기를, 강화했습니다
움직일 수 있는 마이크로 컴퓨터 SD (포함되는 4GB 마이크로 SD)
밤에 운영하게 쉬운 LED 램프
사용자 정의 단축 키 (F1와 F2)
10x 급상승은, 비디오 영상 사용하기 편한 세부사항을 전망하기 위하여 확대될 수 있습니다
스냅은 SD 카드에 있는 도트 JPG 파일로 현재 심상을 저장합니다
눈 섬유 CCTV 감시자 체계, CATV 체계, 눈 섬유 통신 네트워크 배치 및 시험에 사용되는 광학적인 힘 미터
맞다는 것을 PING 테스트, 시험 IP 사진기 또는 다른 네트워크 장치의 이더네트 포트 일 일반적으로, 및 IP 주소
IP 주소 검사는 연결한 IP 사진기 및 다른 네트워크 장치를, 빨리 IP 주소를 찾습니다
POE 전압 측량은 IP 사진기, 무선 AP 장치 및 다른 PD 장치에, POE 스위치의 전압을 시험합니다
특별한 신호를 보내서 연결한 POE 스위치 항구를 찾아내게 쉬울 것이 장치 항구 흔들림은 특별한 주파수에, 연결한 POE 항구 경경할 것입니다
연결 감시자; 점유하는 조정 IP 주소를 검사하십시오
PTZ 주소 검사는 PTZ 사진기의 ID 높은 쪽으로, 찾습니다.
네트워크 케이블과 전화선은 테스트, 연결과의 순서를 표시합니다
근거리 통신망 케이블의
다중 프로토콜 . 30개 이상 PTZ 의정서를 지원합니다. PELCO-P와 같은 PELCO-D,
SAMSUNG
지원 RS232/RS485/RS422의 비율 600 ~ 조정가능한 115200bps
리튬 이온 중합체 건전지. 장치는 진보된 동력 조절 및 보호 회로를 채택합니다
전시 스크린에 자료 그리고 심상 동시에 안으로
기차가 거의 불필요하다 사용을 위해 쉬운
기능:
전체가 다 보이는 전시 화면, 쉬운 그리고 직접 사진기 심상 질을 표시합니다
영상 감도 묽게함을 시험하십시오, 더 긴 영상 신호 케이블은 심상이 희미한 원인이 되고, 심상 역학 범위를 감소시킵니다, 영상 신호는 너무 강합니다, 사실상 그림자를 일으키는 원인이 되고, 심상의 날카로움을 감소시킵니다.
그것은 또한 진짜 전시 영상 수평 가치, 범위에서, 고시 일 것입니다 스크린에 있는 전시 할 수 있는 경우에.
입력 비디오 영상을 표시하십시오. P/T 단위 심상 밖으로 확대합니다 가려내고/경사. 의정서, 통신 포트, 보드율, PTZ ID의 팬/경사 속도 같이 제어 매개변수를 설치하십시오; 세트와 외침 미리 설치 위치.
영상 생성의 PAL/NTSC 다 체계 색깔 막대기 영상 발전기 (바꿀 수 있는 8 체계, 다채로운 송신/수신 8 체계는 상상합니다). 영상 색깔 막대기를 영상 수로를 시험하기 위하여 받아서 일반적으로 전달하십시오. 그리고 색깔이 광학적인 영상 전송기와 같은 실지 시험의 비디오 전송을 위해 및 수신기 적당한 전송 손실 때문에 다르다는 것을, 또는 방해, 그것 재판관 영상 케이블 등등.
새로운 기능 색깔 막대기는 교대 심상을 시험할 수 있습니다.
색깔 막대기 (, 검정 빨강, 녹색, 파란, 백색) 시험 백색 까만 점 등등이 있으십시오 감시자.
검사자에서 DC12V (1A) 전원 출력을 가진 사진기를 강화하십시오. 전력 공급이 유효하 때 민주당원과 테스트를 위해 도움이 됩니다.
픽업 장치에서 오디오 입력을 시험하십시오. 오디오 케이블과 검사자와 픽업 장치를 연결하십시오.
근거리 통신망 케이블 또는 전화선을 시험하십시오.
CCTV 검사자 및 케이블 검사자도 근거리 통신망 케이블 또는 전화선을 연결하십시오. 그리고 그 후에 철사의 연결 상태, 케이블 유형 및 순서는, 뿐 아니라 케이블 검사자 장비의 일련 번호 표시될 것입니다.
다기능 키보드에서 통제 의정서 부호를 찾거든 RS485 /RS232 공용영역에 의하여 DVR는, PTZ 제어 명령 자료를 받아진 변칙과 RS485/RS232 자료 전송 시험합니다.
스크린 전시 16의 16 진법 부호와 같은
PELCO-P: A0 00 (추가하십시오) xx xxxxxx AF xx
PELCO-D: FF 01 (추가하십시오) xx xxxxxxxx
PTZ 사진기의 ID 높은 쪽으로 수색. 엔지니어가 속도 돔을 빨리 연설하기 위하여 찾을 것을 도우십시오.
심상 10x 급상승을 놓고으십시오, 1x, 2x, 3x, 4x, 5x, 6x에 의하여 세부사항을 전망하고 표시할 수 있습니다 - 10X는 감시자 및 검사자 안으로 급상승합니다.
비디오 영상을 붙잡고 JPEG 파일로 현재 영상 구조를 저장하십시오
SD 카드에 있는 현재 영상을 기록하고 저장하십시오
비디오 영상 및 기록 파일은 SD 카드에서 저장됩니다. 저장 파일 디렉토리는 날짜에 따라 창조될 수 있습니다
검사자는 연결한 POE 항구를 쉽고에 설치자를 그리고 빨리 연결한 이더네트 케이블을 찾아내기 위하여 가능하게 할 특별한 주파수에 경경하 특별한 신호를 보낼 것입니다. 이 기능은 개입중단 통신망 연결에 삽입 또는 단선 비 대응 케이블을 인위적으로 잘못하여 막을 수 있습니다.
디지털 방식으로 IP 감시 신청에서는, IP 사진기의 IP 주소가 명확하지 않은 잊는 이지 않는 경우에; 장치는 사용될 수 없습니다.
IP 주소 검사는 빨리 연결한 IP 사진기 또는 다른 네트워크 장치의 IP 주소를 찾을 수 있습니다.
현재 네트워크 그룹에 IP 사진기 또는 다른 네트워크 장치를 추가하기 위하여는, 새로운 IP 주소는 점유되면 안됩니다, 그렇지 않으면 IP 충돌을 일으키는 원인이 되고 장비 정상적인 일을 멈출 것입니다. 연결 감시자는 새로운 조정 IP 주소가 점유되는지 검사할 수 있습니다.
PING는 전통적인 네트워크 디버깅 도구입니다; 그것은 시험을 위해 연결한 IP 사진기 또는 다른 네트워크 장비의 이더네트 포트가 일반적으로 작동하고 IP 주소가 정확한 경우에 사용됩니다.
그것은 POE 스위치가 IP 사진기에 POE 전원을 공급할 때 PoE 전압을 시험할 수 있습니다. 그것은 명확하게 케이블 핀 시리즈 수의 이더네트 케이블 핀, 각 케이블 핀의 전압 및 실패 연결에 power+ 그리고 힘을 표시할 수 있습니다.
엔지니어가 밤에 도난 방지 시스템을 설치하고 유지하는 것이 유용합니다. LED 온/오프 누르는 단추, 쉬운 가동.
사용자 정의 단축 키는 엔지니어를 위한 효율성 개량을 위해, 언제나 누릅니다, 운영하게 쉬운 디자인됩니다.
새로운 검사자는 가장 진보된 소형 계기 특정한 통합 칩을, 달성합니다 매우 낮은 힘 가동을, 3.5 TFT-LCD 고선명 스크린 전시와 더불어, 5개의 파장 구경측정 점 1625nm, 1550nm, 1490nm, 1310nm, 1300nm, 850nm 채택합니다. 선형 비선형 광학적인 힘 전시, 그것은 광학적인 힘 가치를 측정할 수 있고, 또한 광섬유 연결 손실의 관계되는 측량을 위해 사용됩니다. 광학 섬유 커뮤니케이션, 유선 텔레비전 체계와 도난 방지 시스템 정비를 위한 필요한 공구입니다.
기술 명세:
모형 |
CT2611 |
|
영상 시험 |
||
신호 형태 |
NTSC/PAL (자동차는 적응시킵니다) |
|
전시 |
3.5 인치 디지털 방식으로 TFT-LCD, 480 (RGB) x 320 해결책 |
|
LCD 조정 |
광도, 대조, 조정가능한 포화 |
|
영상 IN/OUT |
1개의 수로 BNC 입력 & 1 수로 산출 |
|
영상 산출 형태 |
1.0 Vp-p |
|
영상 수평 시험 |
||
수평 시험 |
분노 또는 mV에서 측정되는 영상 신호 |
|
PTZ 관제사 |
||
커뮤니케이션 |
지원 RS232와 RS485 |
|
PTZ 의정서 |
PELCO-D/P Samsung, Panasonic, Lilin, Yaan, 등등과 같은 30 의정서와 호환이 되는. |
|
보드율 |
600,1200,2400,4800,9600,19200,57600,115200bps |
|
영상 신호 발생 |
||
색깔 막대기 발전기 |
산출 시험 감시자 또는 영상 케이블을 위한 1개의 수로 PAL/NTSC 색깔 막대기 영상 신호. (빨강, 녹색, 파랗고, 백색과 까만 색깔) |
|
UTP 케이블 시험 |
||
UTP 케이블 시험 |
UTP 케이블 연결 상태를 시험하고 스크린에서 표시하십시오. 시험 상자의 수를 읽으십시오. |
|
DC12V 1A 전원 출력 |
||
DC12V 전원 출력 |
사진기를 위한 산출 DC12V1A 힘 |
|
오디오 입력 시험 |
||
오디오 입력 시험 |
선불용에 픽업 그리고 다른 음향 기재를 시험하십시오 |
|
RS485 데이터 분석 |
||
자료 감시자 |
붙잡음은 제어 장치에서 명령 자료를 분석합니다 |
|
심상의 10의 x 급상승 |
||
심상 10x 급상승 |
밖으로 10x 급상승 화상 표시와 영상 |
|
사진, 영상 기록, 기록적인 재생 |
||
사진 |
스냅은 도트 JPG 파일로 현재 심상을 저장합니다 |
|
영상 기록 |
영상 기록과 저장 파일 |
|
기록적인 재생 |
저장을 전망하기 위하여는 SD 카드에서 신청하십시오 |
|
흔들림을 향하십시오 |
||
흔들림을 향하십시오
|
연결한 POE 항구를 빨리 찾아내십시오. |
|
IP 검사, 연결 감시자, PING 시험 |
||
IP 검사 |
연결한 IP 사진기 또는 다른 네트워크 장비 IP 주소를 빨리 알아내십시오. |
|
감시자를 연결하십시오 |
점유된다는 것을 IP 주소를 검사하십시오 |
|
PING 테스트 |
다른 네트워크 장비의 IP 사진기 또는 이더네트 포트를 일 일반적으로 시험하고, IP 주소를 검사하십시오 |
|
POE 검사자 |
||
POE 검사자 |
전력 공급 전압 및 케이블 연결 국가를 표시하십시오 |
|
광학적인 힘 미터 |
||
측정된 파장 (nm) |
850/1300/1310/1490/1550/1625nm |
|
출력 범위 (dBm) |
-70~+10dBm |
|
감도 (nW) |
0.001nW |
|
연결관 유형 |
FC/PC |
|
자료 파악 |
전시 자료 파악 |
|
관계되는 측량 |
측량 가치를 표시하십시오 |
|
힘 |
||
힘 접합기 |
DC 5V (1.5A) |
|
건전지 |
붙박이 3.7V 리튬 중합체 건전지, 3000mAh |
|
재충전용 |
3-4 시간을 위탁한 후에, 노동 시간은 11 시간을 지속합니다 |
|
낮은 소비 |
에너지 절약 기술, 건전지 아이콘 실시간 표시 |
|
매개변수 |
||
가동 조정 |
영어/중국어 및 다른 언어 OSD 메뉴 |
|
떨어져 자동차 |
5-60 (분) |
|
Keytone |
온/오프 |
|
일반 |
||
작동 온도 |
-10℃---+50℃ |
|
작동 습도 |
30%-90% |
|
차원/무게 |
194mm x 112mm x 48mm/540g |
|
