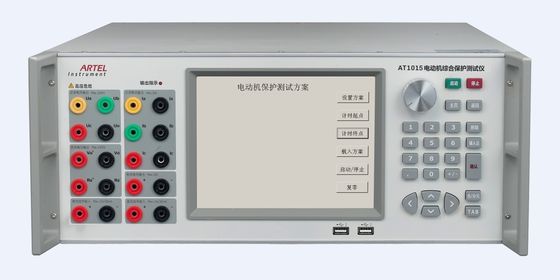

지적인 낮은 전압 모터 보호 릴레이의, 활동 적이고 & 민감하는 힘 미터 시험 장비

지적인 낮은 전압 모터 보호 릴레이, 힘 미터 시험 장비

단면도

AT1015는 산업 및 광업 기업 및 낮은 것의 생산 그리고 구경측정을 위해 적당합니다

전압 모터 보호자 제조자.

주 함수

낮은 전압 모터 보호자의 각종 시험을 지원하십시오.

제 2 ~63rd 고조파를 출력하십시오.

주요 특징:

높은 안정성, 낮은 파형 찡그림;

낮은 전압 모터 보호자의 측량 기능을, 전압을 포함하여, 현재, 능동태 & 측정하십시오

민감하는 힘, 동력 인자, 주파수, 아날로그 입력 및 산출.

현재에 전압 보호의 밑에, 포함하는 모터 보호자의 보호 기능을 측정하십시오

누설 현재 보호, PT 단선 및 모터 보호를 지상에 놓기에 연결하는 보호

실행 시간;

, 이더네트 공용영역 RS-232로 갖춰, AT1015는 PC 통제를 지원할 수 있습니다;

RS-232/485를 통해 낮은 전압 모터 보호자도 교통하십시오;

낮은 전압 모터의 조정과 구경측정 체계를 자동적으로 주문을 받아서 만들고 개발하십시오

보호자;

산출 하중 초과, 전압 단락을 위한 결함 위치를 경보하고 표시하는 자기 방위

현재 열려있 회로;

자동적으로 결함과 경보를 검출하고 진단하십시오;

멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 새롭게 하기 달성하십시오;

userself에 의하여 측정을 지원하십시오.

기술 명세

AC 전압 산출

범위: 100V, 220V, 380V, 660V;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 또는 10%RG;

안정성: 0.01%/2min;

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: 25VA 매 단계 (저항하는 짐);

정확도: 0.1%RG;

AC 현재 산출

범위: 1A, 5A, 30A;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 또는 10%RG;

안정성: 0.02%/2min;

찡그림: ≤0.2% (비 전기 용량 짐);

산출 최대 부하: 30VA;

측량 정확도: 0.1%RG;

전원 출력

전원 출력 안정성: 0.02%/2min;

활동 적이고, 민감하는 힘 측량 정확도: 0.1%RG;

단계 산출

산출 조정 범위: 0°~360°;

산출 조정 해결책: 10°, 1°, 0.1°, 선택권을 위한 0.01°;

해결책: 0.01°;

정확도: 0.05°.

동력 인자 산출

조정 범위: -1 ~ 0 ~ +1;

측량 해결책: 0.001;

정확도: 0.005;

주파수 산출

조정 범위: 40Hz ~70Hz;

산출 조정 해결책: 1Hz, 0.1Hz, 0.01Hz, 또는 0.001Hz.

해결책: 0.001Hz;

정확도: 0.002 Hz.

조화되는 조정

조화되는 순서: 제 2 ~63rd;

조화되는 진폭: 0~40%;

조화되는 각: 0°~359.99°;

고조파 고정되는 과실: 제 2 ~31st: ≤±0.1%; 32 ~63rd≤±0.2%;

에너지 과실 측량

활동적인 에너지 기본적인 과실 한계:

±0.05%RD (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);

±0.1%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

민감하는 에너지 기본적인 과실 한계:

±0.1%RD (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);

±0.2%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

직류 전압 산출

범위: 10V;

조정 범위: (0~120) %RG;

조정 해결책: 1%RG, 10%RG;

안정성: 0.02%/2min (종류 0.1);

찡그림: ≤0.2% (비 전기 용량 짐);

산출 짐: ≥10mA;

정확도: 0.1%RG;

잔물결 진폭: ≤1%RG;

DC 현재 산출

범위: 50mA;

조정 범위: (0~120) %RG;

조정 해결책: 1%RG, 10%RG;

안정성: 0.02%/2min;

산출 짐: 0.75VA;

정확도: 0.1%RG;

잔물결 진폭: 1% 단지;

DC 입력 전압 측량

범위: ±10V;

측량 범위: (0~150) %RG;

기본적인 과실 한계: ± 0.1%RG

잔물결 측정 에러: ± (제 5% + 0.1%), RD는 잔물결 측정치를 나타납니다;

해결책: 0.01%RG;

DC 입력 현재 측량

범위: ±20mA;

측량 범위: (0~150) %RG;

기본적인 과실 한계: ± 0.1%RG

잔물결 측정 에러: ± (제 5% + 0.1%), RD는 잔물결 측정치를 나타납니다;

해결책: 0.01%RG;

DI/DO 입출력

2개 DI input, 2는 출력합니다;

일반적인 매개변수

전력 공급: 90~265VAC/DC

주파수: 50Hz~60Hz

소비: 50VA~1000VA

환경 상태: 20℃~30℃의 친척 humidity≤85%

저장 환경: -20℃~50℃

크기: (h) 600mm (l) × 440mm (w) × 176mm

무게: 28Kg
