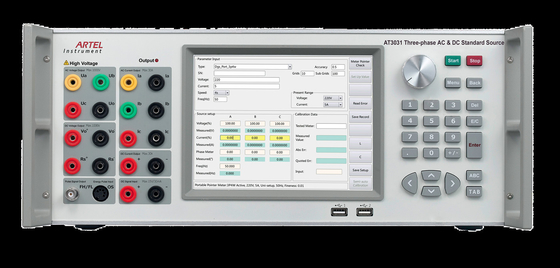

삼상 힘 미터 시험 장비

삼상 힘 미터 시험 장비

단면도

AT3031는 연구소, 파워 그리드 기업의 측량 부를 위해 적당합니다,

모든 수준에 철도와 국가 측량 기관, 및 시험, 생산, 미터에 있는 구경측정

제조.

주 함수

미터, 디지털 방식으로 미터, 에너지 미터, 등등을 나타내기를 포함하여 각종 시험을 지원하십시오.

제 2 ~63rd 고조파를 출력하십시오;

주요 특징:

높은 안정성, 낮은 파형 찡그림;

8 인치 색깔 터치스크린은, 친절한, 운영하게 쉬운 조화시킵니다;

RS232, 이더네트 및 WiFi 공용영역, AT3031로 갖춰 어느 것이든 지원 독립 가동은 할 수 있습니다,

PC 통제 또는 경편한 무선 끝 통제;

RS485를 통해 시험한 미터도 교통하십시오;

조정과 구경측정 체계를 자동적으로 주문을 받아서 만들고 개발하십시오;

장비를 위한 하중 초과 위치를 경보하고 표시하는 자기 방위는 하중 초과, 전압 단락, 현재 열려있 회로를 출력했습니다;

자동적으로 실패를 위해 검출하고, 진단하고 경보하십시오.

멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 새롭게 하기 달성하십시오;

userself에 의하여 측정을 지원하십시오.

타자를 치십시오

AT3031C 삼상 AC의 DC 표준샘, 종류 0.05

AT3031B 삼상 AC의 DC 표준샘, 종류 0.1

기술 명세

AC 전압 산출

AC 큰 전압 산출

범위: (단계 아) 30V, 100V, 300V, 660V, 1000V;

(단계 B, C) 30V, 100V, 300V, 660V;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다; A 1000V를 실행하십시오: (0~100) %RG;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 선택권을 위한 10%RG;

안정성: 0.005%/1min (0.05 종류), 0.01%/1min (종류 0.1);

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: 25VA 매 단계 (저항하는 짐);

정확도: 0.05%RG (0.05 종류), 0.1%RG (종류 0.1);

AC 작은 전압 산출

범위: A를 실행하십시오: 75mV, 300mV, 750mV, 3V, 7.5V;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 선택권을 위한 10%RG;

안정성: 0.005%/1min (0.05 종류), 0.01%/1min (종류 0.1);

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: ≥ 25mA

정확도: 0.1%RG (종류 0.1);

AC 현재 산출

범위: A를 실행하십시오: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

단계 B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

조정 범위: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 선택권을 위한 10%RG;

안정성: 0.005%/1min (0.05 종류), 0.01%/1min (종류 0.1);

찡그림: ≤0.1% (비 전기 용량 짐);

산출 최대 부하: 25VA 매 단계 (저항하는 짐);

측량 정확도: 범위의 위 200mA와: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1);

범위의 밑에 50mA와: 0.1%RG (종류 0.1);

전원 출력

전원 출력 안정성: 0.01%/2min (종류 0.5), 0.02%/2min (종류 0.1);

활동 적이고, 민감하는 힘 측량 정확도: 0.05%RG (종류 0.5), 0.1%RG (종류 0.1);

단계 각 산출

산출 조정 범위: 0°~360°;

산출 조정 해결책: 10°, 1°, 0.1°, 또는 0.01°.

해결책: 0.01°;

정확도: 0.05°.

동력 인자 산출

조정 범위: -1 ~ 0 ~ +1;

측량 해결책: 0.0001;

정확도: 0.0005;

주파수 산출

조정 범위: 40Hz ~70Hz;

산출 조정 해결책: 1Hz, 0.1Hz, 0.01Hz, 선택권을 위한 0.001Hz;

해결책: 0.001Hz;

정확도: 0.001 Hz;

조화되는 체제

조화되는 순서: 제 2 ~63rd;

조화되는 진폭: 0~40%;

조화되는 각: 0°~359.99°;

조화되는 체제 과실: 제 2 ~31st: ≤±0.1%; 32 ~63rd≤±0.2%;

직류 전압 산출

범위 (4개의 선): 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;

조정 범위: (0~120) %RG; 1000V: (0~110) %RG;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

안정성: 0.005%/1min (종류 0.05), 0.01%/1min (종류 0.1);

잔물결 진폭: ≤1%RG (비 전기 용량 짐);

산출 짐: 범위의 위 20V와: ≥10mA; 범위의 밑에 5V와: ≥25mA;

정확도: 0.05%RG (종류 0.05), 0.1%RG (종류 0.1);

DC 현재 산출

범위: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

조정 범위: (0~120) %RG;

조정 해결책: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

안정성: 0.005%/1min (0.05 종류), 0.01%/1min (종류 0.1)

잔물결 진폭: ≤1%RG;

산출 짐: 25A: 25VA의 다른 범위 ≥ 2V; 범위 ≥25V의 밑에 300mA와;

정확도: 범위의 위 10mA와: 0.05%RG (종류 0.05), 0.1%RG (종류 0.1);

1mA의 3mA 범위: 0.1%RG;

에너지 과실 측량

활동적인 에너지 기본적인 과실 한계:

±0.05%RD (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);

±0.1%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

민감하는 에너지 기본적인 과실 한계:

±0.1%RD (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);

±0.2%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

일반적인 매개변수

전력 공급: 90~265VAC/DC

주파수: 50Hz~60Hz

소비: 50VA~1000VA

환경 상태: 20℃~30℃의 친척 humidity≤85%

저장 환경: -20℃~50℃

크기: (h) 600mm (l) × 440mm (w) × 176mm

무게: 28Kg
