고정확도 전기를 위한 다기능 표준 힘 미터 검사자

고정확도 전기를 위한 다기능 표준 힘 미터 검사자

단면도

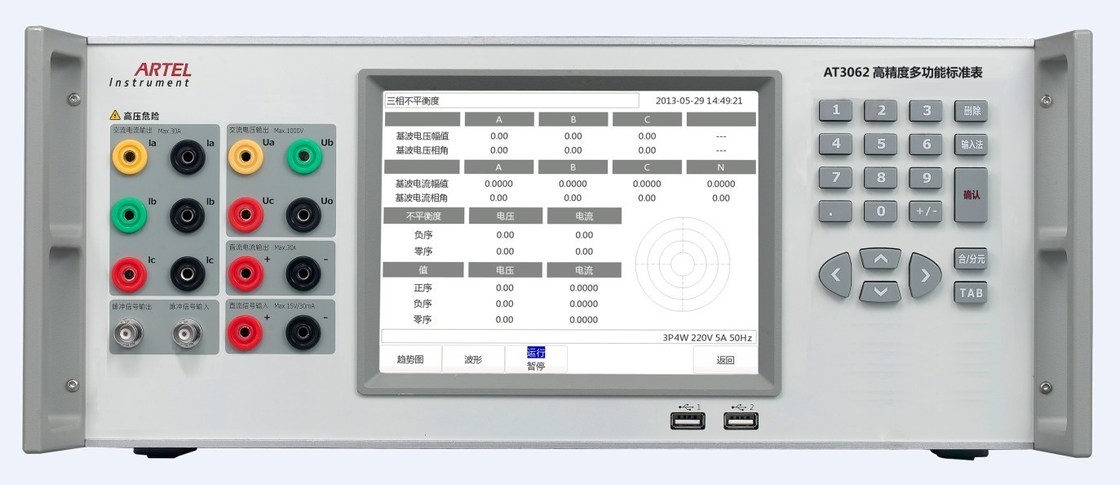

AT3062는 표준 미터로 전기 미터 및 에너지 미터를 시험하기 위하여 이용되골, 또한 측정할 수 있습니다

온갖 AC 전기 양은 또한 파워 그리드의 측량 센터에서, 적용되고

기업, 전력 공급 기업, 발전소, 국가 측량 기관, 질

부, 연구소, 대학의, 산업 및 광업 기업, 제조자를 통제하십시오

에너지의 및 전기 미터, 등등.

주 함수:

AT3062는 표준 미터로 전기 미터 및 에너지 미터를 시험하기 위하여 이용되골, 또한 온갖 AC 전기 양을 측정할 수 있습니다;

/삼상 활동 적이고 및 민감하는 에너지 미터의 과실, 그리고 가치를 견적하는 표준 편차를 측정하십시오;

전압, 현재, 유효 동력, 민감하는 힘, 겉보기 전력, 단계 각, 동력 인자, 주파수를 etc로 측정하십시오;

전압과 현재 파의 찡그림, 제 2 ~127th 고조파와 간 고조파 내용을 측정하고, 조화되는 막대 그래프 및 파형을 표시하십시오;

힘 안정성을 측정하십시오;

배선을 분석하게 쉬운 실시간 표시 phasor 도표.

주요 특징:

8 인치 색깔 터치스크린은, 친절한, 운영하게 쉬운 조화시킵니다;

자동으로 측량 도중 배선을 바꾸는 모든 전압 및 현재 범위 및 필요에 전환하십시오.

2×10-5의 단계 해결책 0.001°의 주파수 해결책 0.01Hz에 높은 측정 해결책, 전압 및 현재 해결책 상사;

민감하는 힘 측량은 3P4W 진실한 민감하는, 3P3W 조정합니다 60°artificial 민감하는 등등을 민감하는 민감하는, 민감하는, 3개 성분 90°artificial 2개 성분 포함합니다, 각종 측정 원리에 있는 민감하는 힘 미터 그리고 민감하는 에너지 미터를 시험하게 적당한 2개 성분 90°artificial;

, 이더네트 RS232로 갖춰 및 WiFi 공용영역, AT3062는 독립 가동, PC 통제 또는 경편한 무선 끝 통제를 지원할 수 있습니다;

자동적으로 실패를 위해 검출하고, 진단하고 경보하십시오.

멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 새롭게 하기 달성하십시오;

표준 에너지 맥박을 출력하거든, 맥박 불변의 것은 수동으로 놓일 수 있습니다;

userself에 의하여 측정하는 지원

유형

AT3062C 고정확도 다기능 표준 미터, 종류 0.05

AT3062B 고정확도 다기능 표준 미터, 종류 0.1

기술 명세

AC 전압 측량

범위: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V는 자동으로 전환합니다;

안정성: ≤100ppm/year;

측량 정확도: 0.05%RG;

AC 현재 측량

범위: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A는 자동으로 전환합니다;

안정성: ≤100ppm/year;

측량 정확도: 0.05%RG;

힘 측량

활동 적이고/민감하는 힘 측량 정확도: 0.05%RG;

단계 각 측량

측정 범위: 0°~360°;

해결책: 0.001°;

측량 정확도: 0.05°.

주파수 측량

측정 범위: 40Hz ~70Hz;

해결책: 0.001Hz;

정확도: 0.002 Hz.

조화되는 전압

조화되는 순서: 제 2 ~127th

조화되는 진폭: 0~100%

조화되는 정확도: Uh≥1%Un, 5% Uh 때; Uh 때<1>

조화되는 현재

조화되는 순서: 제 2 ~127th

조화되는 진폭: 0~100%

조화되는 정확도: Uh≥3%Un, 5% Uh 때; Uh 때<3>

에너지 과실 측량:

활동적인 에너지 기본적인 과실 한계:

±0.05%RD (전압 15V~660V, 현재 0.05A~120A, PF≥0.5);

±0.1%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

민감하는 에너지 기본적인 과실 한계:

±0.1%RD (전압 15V~660V, 현재 0.05A~120A, PF≥0.5);

±0.2%RD (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

에너지 맥박

에너지 맥박 산출:

맥박 일정한 조정 범위: (1~599999999) r/kWh (r/kvarh);

최대. 산출 주파수: 10KHZ

입력되는 에너지 맥박:

맥박 일정한 조정 범위: (1~599999999) r/kWh (r/kvarh);

구경측정 맥박 조정 범위: 1~999999;

최대. 입력 주파수: 10KHZ

다른 매개변수:

전력 공급: 90-265VAC/DC

힘 주파수: 50Hz~60Hz

전력 소비: 100VA

환경 상태: 20℃~30℃의 습도: RH≤85%

저장 환경: -20℃~50℃

크기: 400mm (L)× 440mm (H) W)× 176mm (

무게: 15kg
