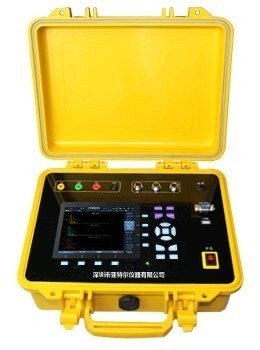

활동 적이고/민감하는 휴대용 힘 미터 검사자 220V, 제 2 ~ 63

활동 적이고/민감하는 휴대용 힘 미터 검사자 220V, 제 2 ~ 63

단면도

AT6012는 전력 공급 회사 관리, 미터로 재는 에너지, 전기를 위해 적당합니다

감독 부, 기술적인 감독 부, 등등.

주 함수

각종 가동 공용영역으로, AT6012는 전압, 현재, 주파수, 단계, 힘을 측정할 수 있습니다

, 3P4W의 유효 동력, 민감하는 힘, 겉보기 전력 및 3P3W 인수 분해하십시오;

고조파의 순간 측량 그리고 분석, 제 2nd~63 조화되는 진폭의 측량

그리고 찡그림은 유효합니다;

매 단계의 전시 진짜 측량 파형;

단일 위상 활동적인 에너지 미터, 3P3W 활동적인 에너지 미터, 3P4W 활동적인 에너지 미터를 측정하십시오,

단일 위상 민감하는 에너지 미터, 3P3W 민감하는 에너지 미터, 3P4W 민감하는 에너지 미터;

벡터 도표는 즉시에서, 불시 점검 선에 쉬운 표시될 수 있고, 자동 미터를 인식하십시오

배선 기능. 단위의 3P4W 배선과 3P3W 배선 체계를 변압기를 통해서 확인하거나 지시할 수 있습니다

측량은, 결과 및 제안 에너지 수정 계수를 보고합니다.

주요 특징:

5.6 인치 640×480 점 행렬 LCD, 전시 가동 힌트 및 측정된 자료;

큰 수용량 리튬 건전지, 지속적인 노동 시간 이상의 2 시간;

표준 IEC61000-4-30;

순간 측정은 기본적인 전기 매개변수, 고조파, 불균형 비율을의 기록합니다

전압/현재, 최고봉 전압;

각종 방아쇠를 당기는 조건을 통해 기록 실패 파 그리고 사건;

자기 방위 기능, 안전한과 믿을 수 있는;

주단위의 무게는 3Kg, 조밀한과 나르게 쉬운 라이트급 선수 보다는 더 적은 입니다;

userself에 의하여 측정하는 지원.

기술 명세

전압 측량

직접 측정 한계: 57.7V, 100V, 220V, 380V, 600V;

(3 단계) 정격 입력 전압: AC 50-750Vrms;

최대 입력 전압: 1000Vrms

주파수 영역: 42.5-69Hz;

정확도: 0.05%RG;

과부하 용량: 지속 1kVAC, 5kV/1s 개입중단;

절연성 힘: 2.5kVAC, 50Hz/1min

AC 현재 측량

직접 측정 한계: 0.2, 1A, 5A, 10A;

측량 범위: range× (0-120) %;

정확도: 0.05%RG;

(선택) 현재 죔쇠: 100A, 200A, 500A, 1000A;

현재 죔쇠 측량 정확도: 0.2%RG

힘 측량

유효 동력 측량 정확도: cosФ≥0.5, <±0.05%RG;

민감하는 힘 측량 정확도: sinФ≥0.5, <±0.1%RG;

현재 죔쇠 유효 동력 측량 정확도: cosФ≥0.5, <±0.2%RG;

현재 죔쇠 민감하는 힘 측량 정확도: sinФ≥0.5, <±0.5%RG

주파수 측량

범위: 40-70Hz;

정확도: ±0.002Hz;

단계 각 측량

범위: 0.00°-359.99°;

정확도: ±0.05°;

조화되는 측량

조화되는 순서: 제 2 ~63rd;

에너지 측량

활동적인 에너지 측량 정확도: cosФ≥0.5, <±0.1%RG;

민감하는 에너지 측량 정확도: sinФ≥0.5, <±0.2%RG;

현재 죔쇠 활동적인 에너지 측량 정확도: cosФ≥0.5, <±0.2%RG;

현재 죔쇠 민감하는 에너지 측량 정확도: sinФ≥0.5, <±0.5%RG;

에너지 맥박 입력

측정된 미터의 맥박 일정한 (r/kWh) 설치된 범위: 1~9999999999;

체제 범위는의 맥박을 측정합니다: 1~9999999999;

최대를 받으십시오. 맥박 주파수: 50KHz;

맥박 일정한 체제 범위: 3.6×107;

에너지 맥박 산출

에너지 산출 맥박 일정한 (r/kWh) 설치된 범위: 1~9999999999;

최대 맥박 산출 주파수: 72KHz;

일반적인 매개변수:

전력 공급: AC 220V±10% 또는 100V±10%;

소비: <15w>

환경 상태: -5℃~55℃;

습도: RH≤85%;

크기: 400mm (L)× 250mm (H) W)× 150mm (

무게: 3kg
