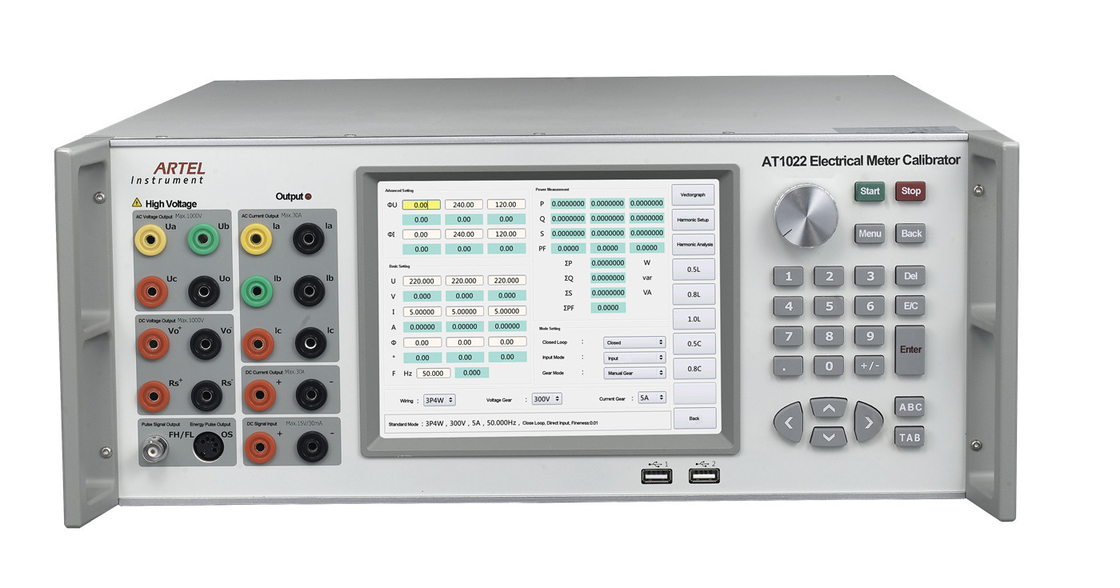

무선 끝 통제를 가진 3개 단계 전기 시험 미터 눈금 검사기

무선 끝 통제를 가진 3개 단계 전기 시험 미터 눈금 검사기

사용법:

AT1022는 모든 수준에 역, 파워 그리드 기업, 철도, 큰 산업과 채광 기업 및 국가 측량 기관 생성하는 연구소의 측량 부를 위해 적당합니다.

주 함수

미터, 디지털 방식으로 미터, 전기 변형기, 에너지를 나타내는 Calibrate etc로 미터로 잽니다;
AC 간색 RTU를 측정하십시오;
제 2nd~63 고조파를 출력하십시오;

주요 특징

모듈 디자인은, 미터, 전기 변형기, RTU를 etc로 나타내기 측정합니다;
8 인치 색깔 터치스크린은, 친절한, 운영하게 쉬운 조화시킵니다;
RS232, 이더네트 및 WiFi 공용영역, AT1022로 갖춰 어느 것이든 지원 독립 가동, PC는 할 수 있습니다

통제 또는 경편한 무선 끝 통제;
RS485를 통해 시험한 미터도 교통하십시오;
자동적으로 미터와 변형기의 과실을 산출하거든, 관련 자료는 처음부터 끝까지 다운로드될 수 있습니다

U 디스크;
장비를 위한 하중 초과 위치를 경보하고 표시하는 자기 방위는 하중 초과, 전압 단락, 현재 열려있 회로를 출력했습니다;
자동적으로 실패를 위해 검출하고, 진단하고 경보하십시오.
멀게 온라인으로 새롭게 해서, 쉽게 소프트웨어 새롭게 하기 달성하십시오;
userself에 의하여 측정을 지원하십시오.

유형:

AT1022C 전기 미터 눈금 검사기. 종류 0.05

AT1022B 전기 미터 눈금 검사기. 종류 0.1

출력되는 AC 큰 전압:

범위: (단계 아) 30V, 100V, 300V, 660V, 1000V;
(단계 B, C) 30V, 100V, 300V, 660V;
범위 조정: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다; A 1000V를 실행하십시오: (0~100) %RG;
정도 조정: 선택권을 위해 0.01%RG, 0.1%RG, 1%RG, 및 10% RG;
안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)
찡그림: ≤0.2% (비 전기 용량 짐);
최대 산출 짐: 30V와 위 장치; 20VA 매 단계;
측량 정확도: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1)

출력되는 AC 작은 전압:

범위: A를 실행하십시오: 75mV, 300mV, 750mV, 3V, 7.5V;
범위 조정: (0~120) %RG, RG는 범위를 나타납니다;
범위 조정: 선택권을 위해 0.01%RG, 0.1%RG, 1%RG, 및 10% RG;
안정성: 0.02%/2min;
찡그림: ≤0.2% (비 전기 용량 짐);
최대 산출 짐: ≥25mA;
측량 정확도: 0.1%RG;

AC 현재 산출:

범위: (단계 아) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A;
(단계 B, C) 200mA, 500mA, 2A, 5A, 10A, 30A;
범위 조정: (0~120) %RG, RG는 범위를, 유사하게 지금부터는 나타납니다;
정도 조정: 선택권을 위해 0.01%RG, 0.1%RG, 1%RG, 및 10% RG;
안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)
찡그림: ≤0.2% (비 전기 용량 짐);
최대 산출 짐: 20VA (30A 장치); 장치의 밑에 50mA와: ≥15V;
측량 정확도: 장치의 위 200mA와: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1);
장치의 밑에 50mA와: 0.1%RG (종류 0.1);

전원 출력

전원 출력 안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)
활동 적이고/민감하는 힘 측량 정확도: 0.05%RG;

단계 산출

범위를 조정하는 산출: 0°~360°;
정도를 조정하는 산출: 10°, 1°, 0.1°, 선택권을 위한 0.01°;
해결책: 0.01°;
측량 정확도: 0.05°.

출력되는 동력 인자:

범위 조정: -1 ~ 0 ~ +1;
측정 해결책: 0.0001;
측량 정확도: 0.0005

주파수 산출

범위 조정: 40Hz ~70Hz;
정도를 조정하는 산출: 1Hz, 0.1Hz, 0.01Hz, 선택권을 위한 0.001Hz;
해결책: 0.001Hz;
정확도: 0.002 Hz.

조화되는 조정

조화되는 순서: 제 2 ~63rd;
조화되는 진폭: 0~40%;
조화되는 각: 0°~359.99°;
고조파 고정되는 과실: 제 2 ~31st: ≤±0.1%, 32 ~63rd: ≤±0.2%;

직류 전압 산출

범위: 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;
범위 조정: (0~120) %RG; 1000V: (0~100) %RG
정도 조정: 0.01%RG, 0.1%RG, 1%RG, 및 10% RG;
안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)
산출 짐: 범위 ≥10mA의 위 20V와; ranges≥50mA의 밑에 5V와;
측량 정확도: 0.05%RG (종류 0.05); 0.1%RG (종류 0.1)
잔물결 내용: 1% 단지.

DC 현재 산출

범위: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A;
범위 조정: (0~120) %RG;
정도 조정: 0.01%RG, 0.1%RG, 1%RG, 및 10% RG;
안정성: 0.01%/2min (종류 0.05), 0.02%/2min (종류 0.1)
산출 짐: 25A: 25VA; 5~10A: 2V; 1A와 저 기어 ≥30V;
측량 정확도: 범위의 위 10mA와: 0.05%RG, 0.1%RG; 1mA의 3mA 범위: 0.1%RG;
잔물결 내용: 1% 단지.

DC 입력 전압 측량

범위: ±10V;
측정 범위: (0-150) %RG;
기본적인 과실 한계: 0.02%RG
잔물결 측정 과실: (제 5% + 0.1%), RD는 잔물결 측정치를 나타납니다;
해결책: 0.001%RG.

DC 입력 현재 측량

범위: ±20mA;
측정 범위: (0-150) %RG;
기본적인 과실 한계: ±0.02%RG
잔물결 측정 과실: ± (제 5% + 0.1%), RD는 잔물결 측정치를 나타납니다;
해결책: 0.001%RG.

에너지 과실 측량:

활동적인 에너지 기본적인 과실 한계:
제 0.05% (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);
제 0.1% (전압 15V~660V, 현재 0.02A~0.05A, PF=1);
민감하는 에너지 기본적인 과실 한계:
제 0.1% (전압 15V~660V, 현재 0.05A~36A, PF≥0.5);
제 0.2% (전압 15V~660V, 현재 0.02A~0.05A, PF=1);

다른 매개변수:

전력 공급: 90-265VAC/DC; AC 220V ±15% 또는 110V ±15%
힘 주파수: 50Hz~60Hz
전력 소비: 50VA~1000VA
환경 상태: 20℃~30℃의 습도: RH≤85%
저장 환경: -20℃~50℃
크기: 600mm (L)× 440mm (H) W)× 176mm (
무게: 28kg
